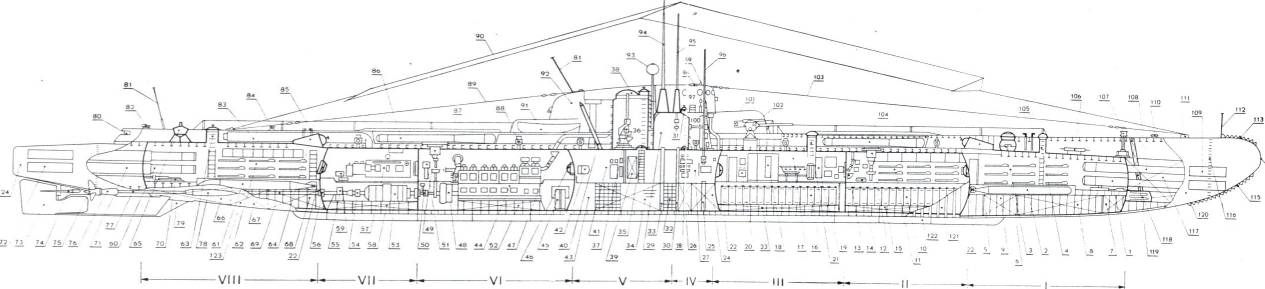

Najedz na interesujący Ciebie element poszycie kadłuba mocnego na rufie w obrębie jednokadłubowym stępka zewnętrzna, tzw. kil poszycie kadłuba lekkiego na dziobie kluza łańcucha kotwicznego komora łańcucha kotwicznego dziobowy zbiornik wypornościowy skala zanurzenia kadłuba dolny przecinak zagród sieciowych - piła dziobnica górny przecinak zagród sieciowych - piła drzewce dziobowe ze światłem kotwicznym, w dniach uroczystych podnoszono tu proporzec Marynarki Wojennej zaczep wann i anten przewłoka cumownicza klapy osłaniające wylot wyrzutni dziobowe wyrzutnie torpedowe dziobowa winda kotwiczna urządzenie hydraulicznego kierowania dziobowym sterem głębokości dziobowe polery cumownicze dziobowe wyrzutnie torped w międzypokładzie dziobowe wanny przeciwminowe działo morskie kal. 105 mm maska działa okrętowego centrala artyleryjska osłona ze szkła organicznego - wiatrochron klapa wyjściowa pomost kiosku - główne stanowisko dowodzenia na pływaniu nawodnym peryskop bojowy peryskop obserwacyjny maszt antenowy maszt antenowy radionamiernik zewnętrzna obudowa kiosku motorowa łódź okrętowa antena radiowa rufowe wanny przeciwminowe selekcyjny zawór zatapiania balastów reling rufowe wyrzutnie torped w międzypokładzie rufowe polery cumownicze rufowa winda kotwiczna, tzw. kabestan wentylacyjny kolektor ssący hak holowniczy rufowe drzewce bandery bandera podnoszona na kotwicy, na postoju i w porcie, na morzu w ruchu bandera podnoszona na drzewcu gaflowym znajdującym sie na rufowej części kiosku światło rufowe wspornik steru kierunkowego opływka wału śrubowego z dławicą wyjściową pochwały wału śrubowego wał śrubowy wspornik wału śrubowego śruba napędowa rufowy ster głębokości ster kierunkowy klapy osłaniające wylot wyrzutni rufowe wyrzutnie torpedowe hydrauliczne maszynki steru kierunkowego i rufowego steru głębokości linia wałów rufowy zbiornik paliwa rufowy zbiornik wyrównawczy rufowy zbiornik trymujący rufowa boja ratunkowa rufowy luk torpedowy rufowy właz awaryjny pomieszczenie mieszkalne dla 16 marynarzy magazyn na cztery torpedy zapasowe części zamkowe czterech wyrzutni torped sprężarki 2 zbiorniki paliwa główna tablica rozdzielcza dławica grodziowa łożysko oporowe sprzęgło rozłączne linii wałów 2 główne silniki elektryczne zbiornik oleju smarowego a ponadto pompy wedne, smarne i paliwowe oraz sprężarki nie oznaczone na planie sprężarka typu Junkers na 150 - 200 Atm łożysko nośne i dławica grodziowa serwomotory chydrauliczne obracające pokładowe wyrzutnie torped sprzęgło typy Vulcan kolektory wydechowe silników właz przejściowy do centrali mechanizmów pomocniczych butle sprężonego powietrza do szasowania balastów o pojemności co najmniej 10 wynurzeń ze średniej głębokości oraz butle rozruchowe silników głównych, zapewniające co najmniej 12 manewrów 2 główne silniki napędowe lodówka do produktów żywnościowych turbo dmuchawy wentylacji centralnej stanowiska obsługi pomp zbiorników balastowych, pomp zbiorników trymujących i regulacyjnych (tzn. wyrównujących przegłębienie dzioby lub rufy i regulujących przechył na prawą i lewą burtę), pompy olejowe urządzeń hydraulicznych, zbiorniki ciśnieniowe urządzeń hydrauliczncy fider - izolator przewodu antenowego kabina radiostacji po lewej burcie luk działka i górny właz do studni działko przeciwlotnicze 2 x 40 mm studnia działka przeciwlotniczego właz do studni działka przeciwlotniczego maszyny okrętowe studzienka masztu chowanego hydraulicznie komora amunicyjna właz główny studzienka peryskopu obserwacyjnego kiosk, w którym mieściło się zapasowe stanowisko doworzenia właz wewnętrzny do kiosku główne stanowisko doworzenia w pływaniu podwodnym, tzw. centrala bojowa, a w niej: stanowiska obsługi sterów głębokości i steru kiedunkowego, stanowisko obsługi centralnej stacji zaworów balastowych i zaworów powitrza do szasowania balastów, żyrokompas, stół nawigacyjny, główne wyłączniki instalacji elektrycznej, stanowiska obsługi urządzeń hydraulicznych, sygnalizacja centralna, okular peryskopu torpedowego zbiornki wody słodkiej studzienka peryskopu torpedowego zbiornik szybkiego zanurzenia 2 zbiorniki paliwa na sródokręciu właz przejsciowy właz dziobowy kuchnia elektryczna 3 kabiny dla sześciu oficerów po lewej i prawej burcie kabina dowódcy po lewej burcie mesa oficerska druga bateria akumulatorów o identycznej charakterystyce do [10] 2 dziobowe zbiorniki paliwa przetwornica prądu elektrycznego wentylatory do sztucznej wentylacji pomieszczeń dziobowych semafory hydrauliczne obracające pokładowe wyrzutnie torpedowe pomieszczenie dla 25 podoficerów, w tym 4 podoficerów starszych w dwuch kabinach po lewej burcie 64 ogniwa akumulatorowe, połączone szeregowo w baterie o napięciu 180 V prądu stałego dziobowy zbiornik wyrównawczy, do którego pobiera się balast wodny po odpaleniu torpedy dziobowy zbiornik trymujący dziobowy zbiornik szybkiego zanurzania dziobowa boja ratynkowa z nazwą okrętu, sygnalizacją świetlbą i łącznością dziobowy luk torpedowy dziobory właz awaryjny pomieszczenie marynarskie dla 16 marynarzy magazyn dla czterech torped zapasowych części zamkowe czterech wyrzutni torped poszycie kadłuba lekkiego na rufie
